[카카오 클라우드 스쿨] OSI 7 Layers

네트워크 계층 - OSI7

오버레이 네트워크

• 서버를 운영하는 경우, 서버를 한 곳에 운영하는 것이 아닌 지역별로 떨어뜨려 놓는다
  • 그러면 네트워크 대역대가 제각각인데, 여러 지역의 서버를 하나의 대역의 서버처럼 운영할 수 있게끔 구성할 수 있다
  • 대전에 서버가 있어도, 서울에 서버가 있어도, 사용자가 하나의 위치에서 컨트롤할 수 있다
• 오늘은 이 오버레이를 실습해 보자
  • 외부 라우터 상의 PC를 같은 회사의 내부 PC처럼 운영해 보는 것을 실습 할 것이다
  • (물론 제한된 환경이니 Virtual Machine을 사용할 것)
• A존 B존을 만들고 … 묶고.. 이런 것들은 클라우드 상에서는 매우 간단함

• Open vSwitch
  • A virtual multilayer network switch
  • 서버를 묶어서 관리하거나, 고립시킬 수 있음

ONOS

• 통신사 취업 관심있으면 따로 찾아 볼 것
• 추후 실습에서 DSN 컨트롤러를 연결해서
• 물리적으로 떨어져 있는 경우 스크립트 던져 주면 정책에 맞게 동작시킬 수 있음

현재까지의 네트워킹 아키텍쳐

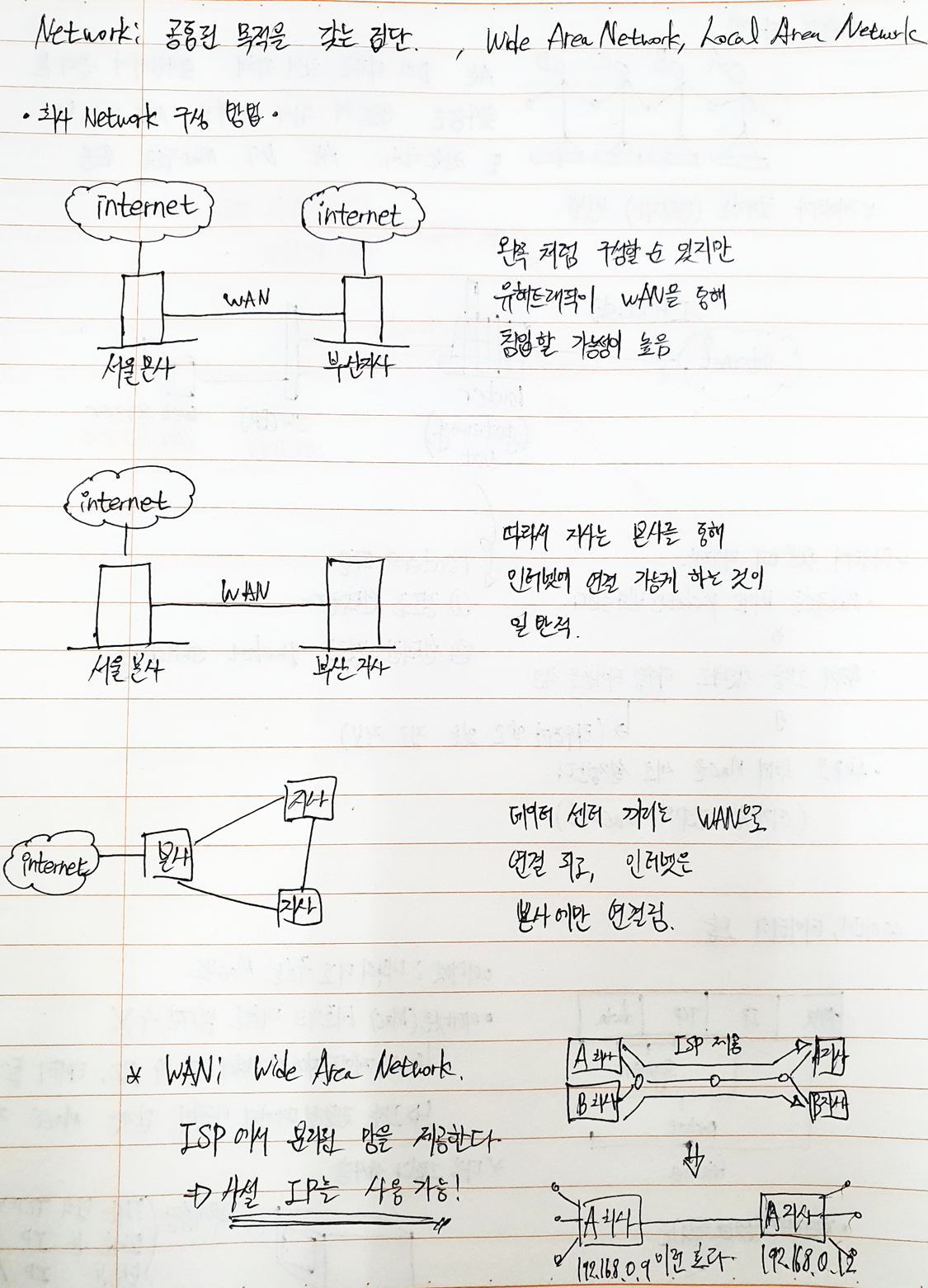

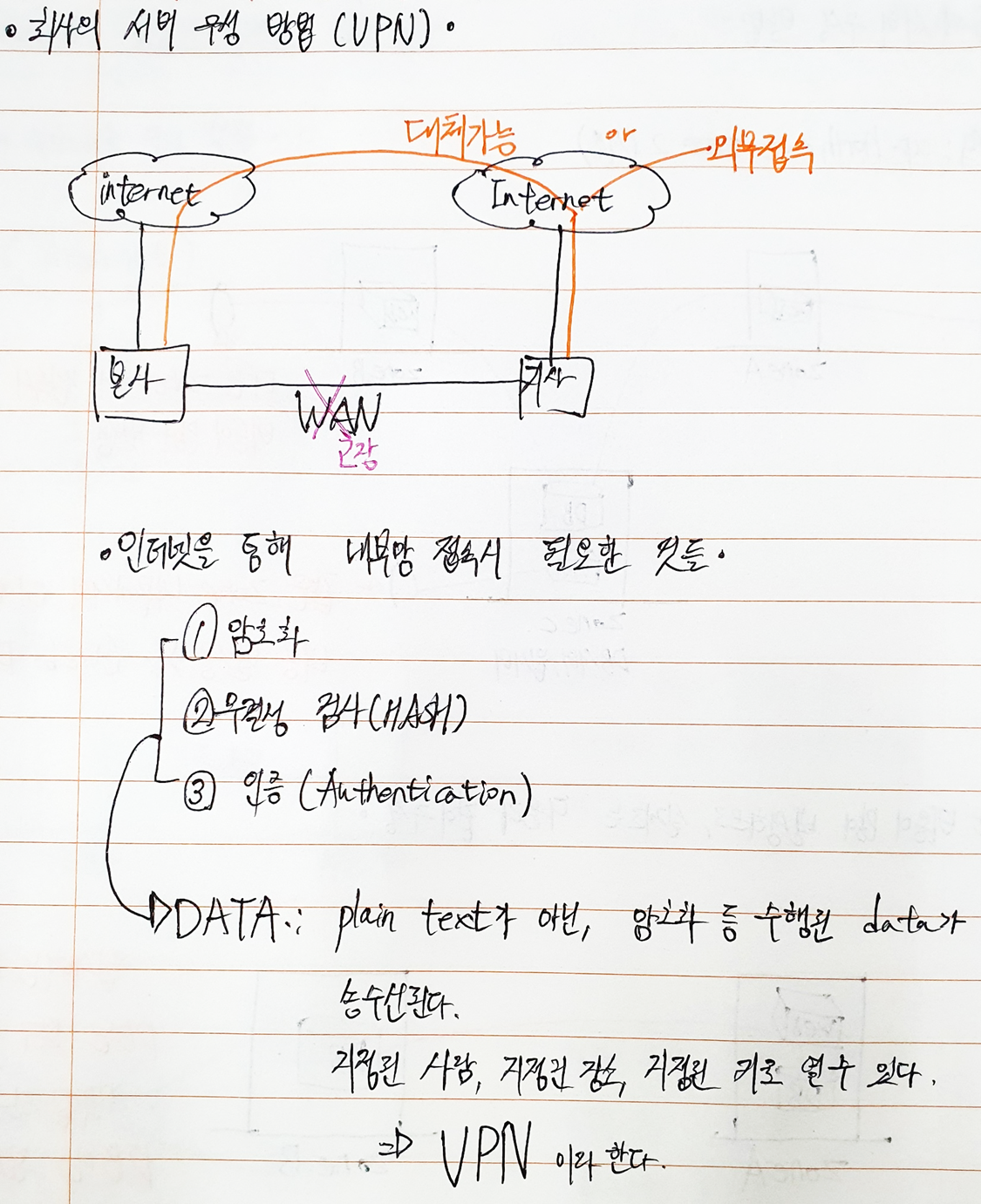

회사 내부망 구성 방법

• LAN: Local Area Network
• WAN: Wide Area Network

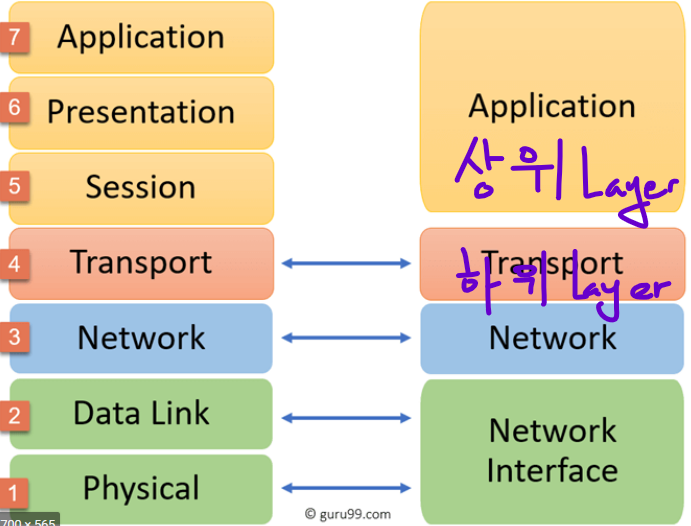

OSI 7 Layers

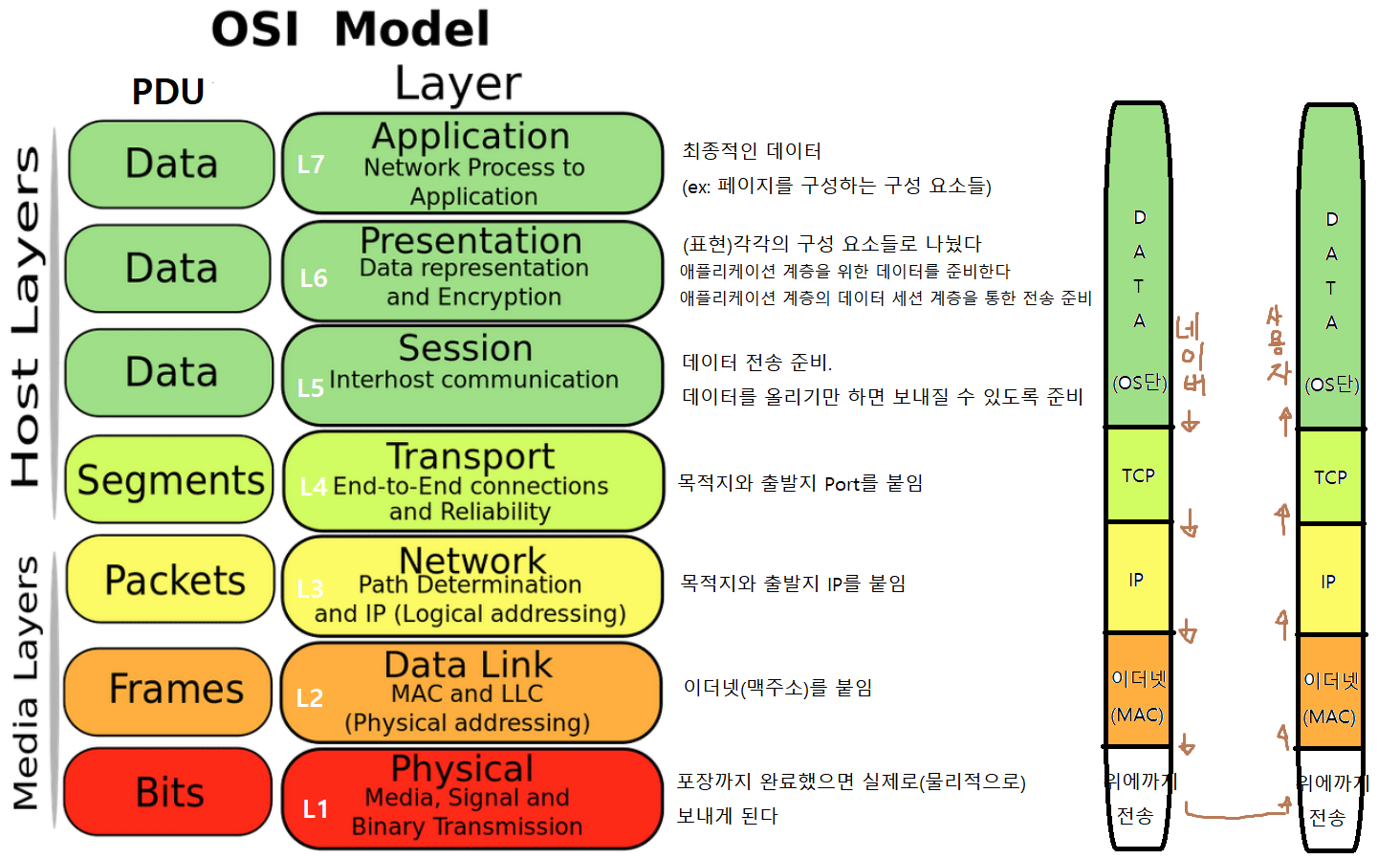

• • 데이터가 전송될 때 bit -> frame -> packet -> segment -> data 순서로 까지게 된다

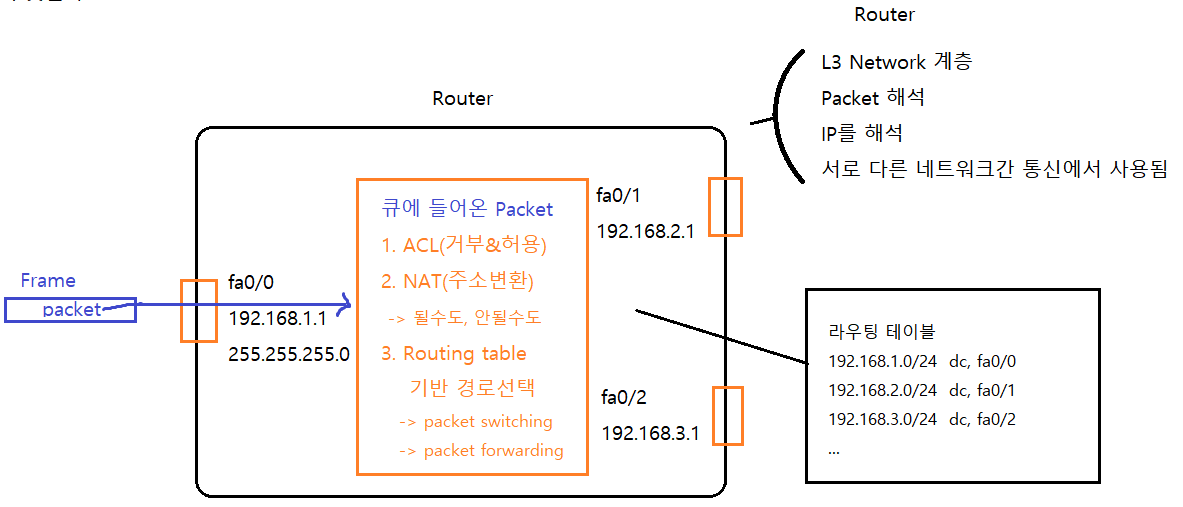

• Router

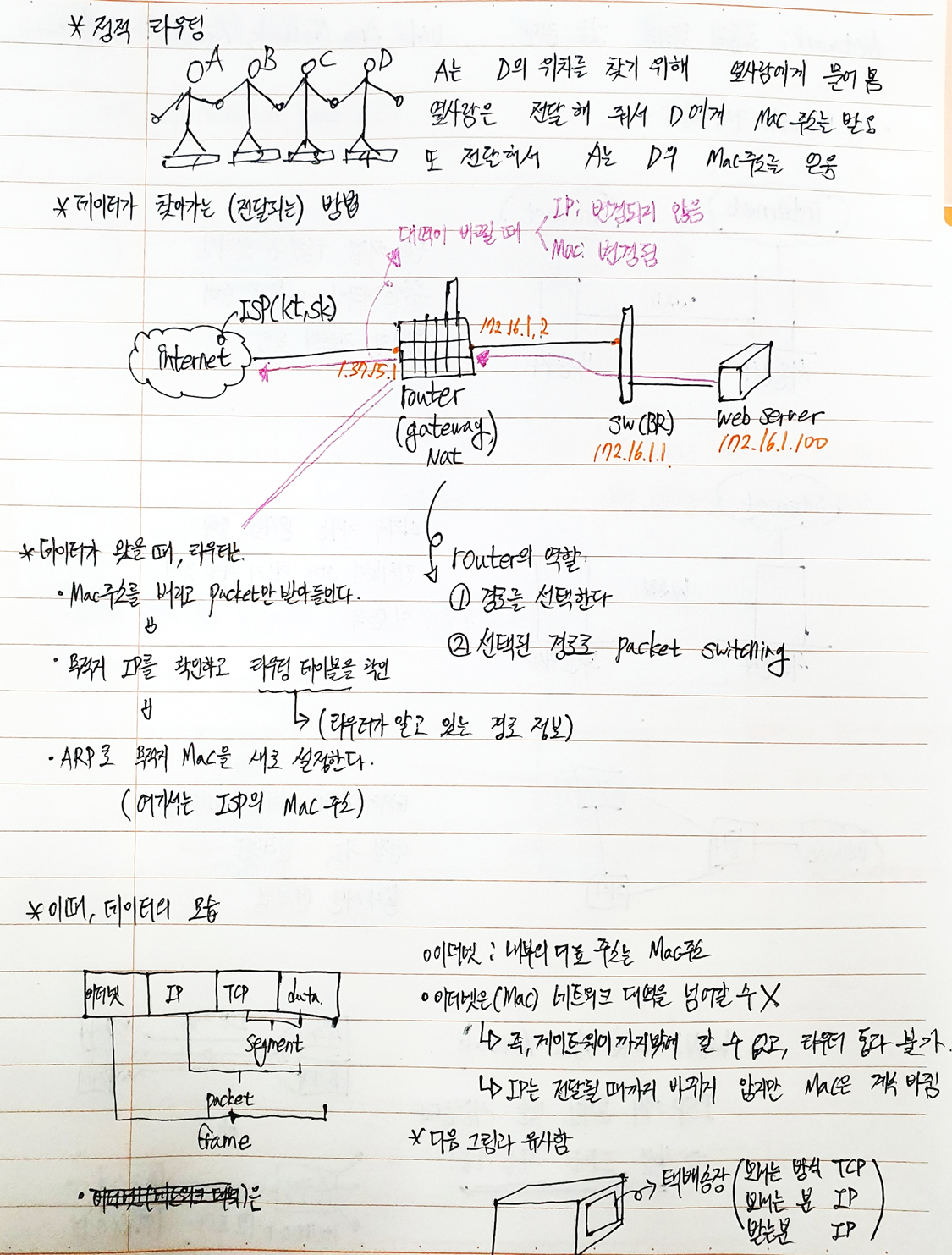

  • L3를 해석한다: IP를 해석한다: Router
  • • 네트워크간 통신
• Switch
  • L2를 해석한다: MAC을 해석한다: Switch(bridge)
    • IP를 해석할 수 없다
    • 동일 네트워크에서 동작함

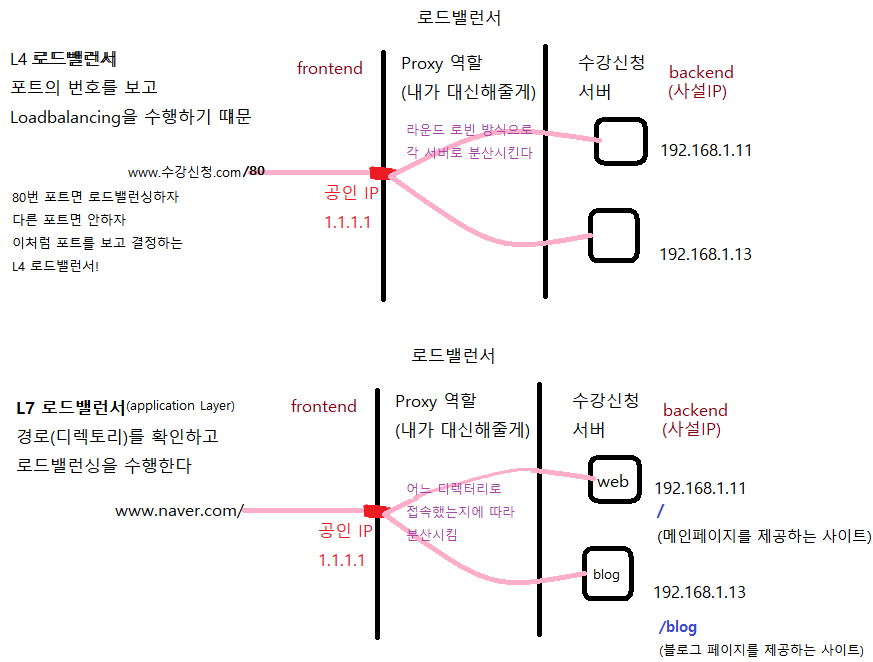

• 로드밸런서
  • 외부 네트워크와 서버, 애플리케이션 사이에 로드밸런서가 작동
  • NLB
    • L4의 PDU(segment) 중 포트번호를 확인하고 트래픽 부하를 분산하는 방식
    • L4 네트워크 계층(TCP/UDP 계층)에서 동작
    • 트래픽에 따른 서버 분산만 수행한다(부하 분산)
  • ALB
    • L7(data)의 주소를 보고 부하를 분산하는 방식
    • 주소를 확인하고 각 애플리케이션으로 라우팅한다
    • 경로 기반 라우팅이 지원됨
      • 이렇게 하면 개발하기 수월해짐(쿠버네티스 ingress와 유사)

• TCP/IP

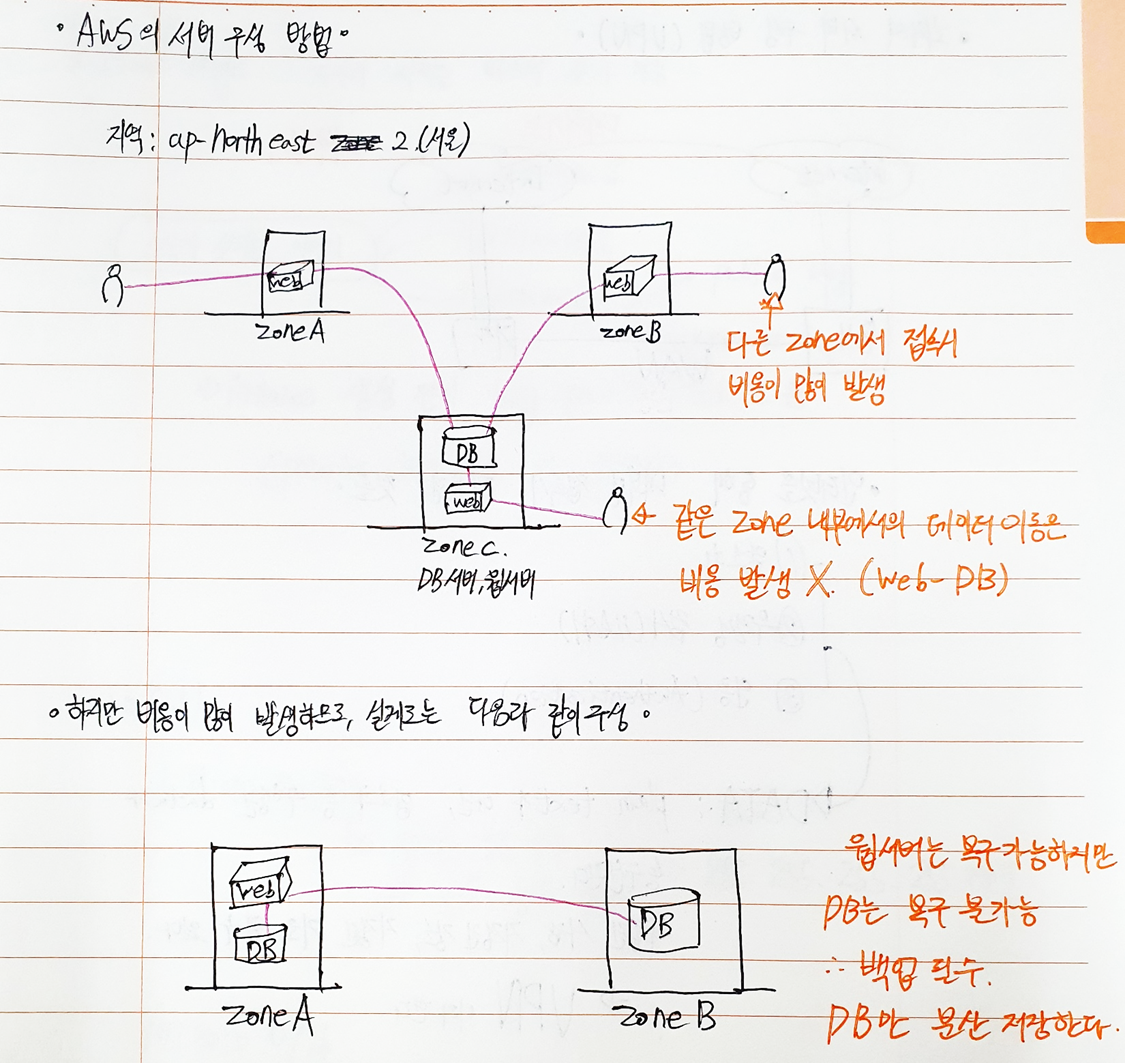

AWS에서 다중 AZ 구성 방법
