(네트워크)애뮬레이션 실습3 - 본사와 지사의 라우터 설정
   2022년07월06일     5분정도면 다 읽어요     - Comments

[카카오 클라우드 스쿨] GNS3 및 Wireshark를 통한 네트워크 에뮬레이션

네트워크 애뮬레이션 실습3 - 본사와 지사의 라우터 설정

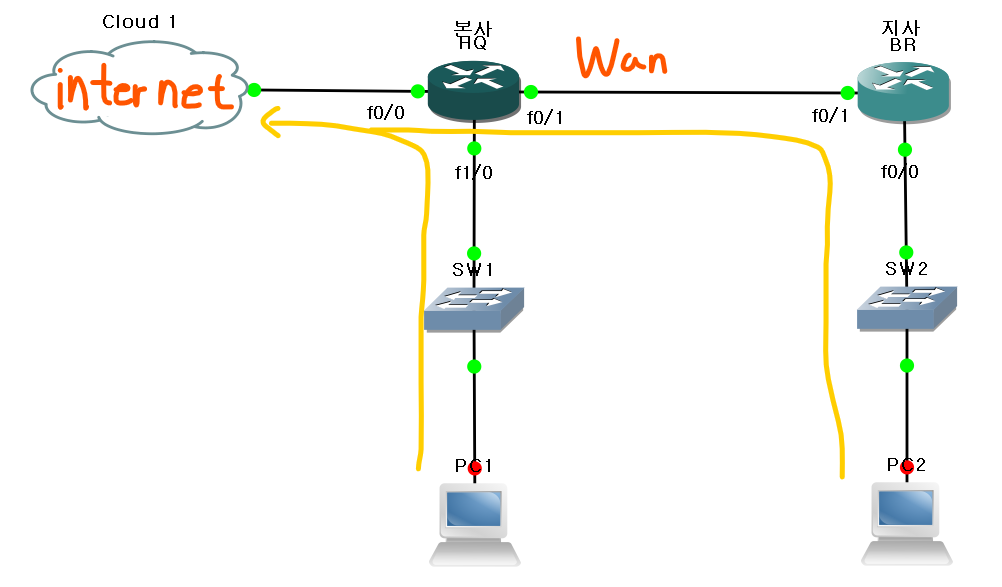

  • 오늘의 실습: 본사, 지사를 구성하며 회사 네트워크를 구성해 보자
    • 지사에서 본사 인터넷에 접속해 보자
    • img_127


1. 네트워크 구축하기

  1. GNS 실행

  2. 다음과 같이 구성한다
    • 오늘은 linux를 쓰지 않고 VPC를 사용할 것임
    • img_121

  3. 본사의 라우터 slot에 랜카드를 추가한다
    • img_122

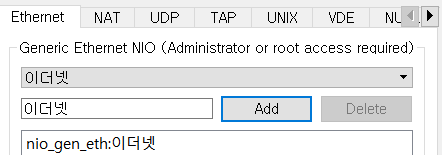

  4. cloud에 인터넷을 연결한다
    • img_123

  5. 다음과 같이 연결한다
    • img_124

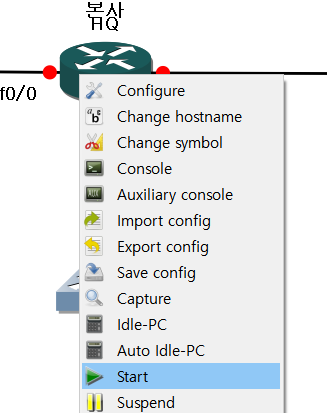

  6. 전체 실행하지 말고, HQ 라우터, BR 라우터만 우클릭으로 실행시킨다
    • img_125

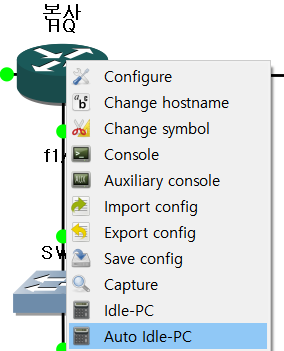

  7. (GNS3가 CPU 자원을 너무 많이 잡아먹는다면 라우터에서 다음을 수행한다)
    • img_126


2. 라우터 설정하기

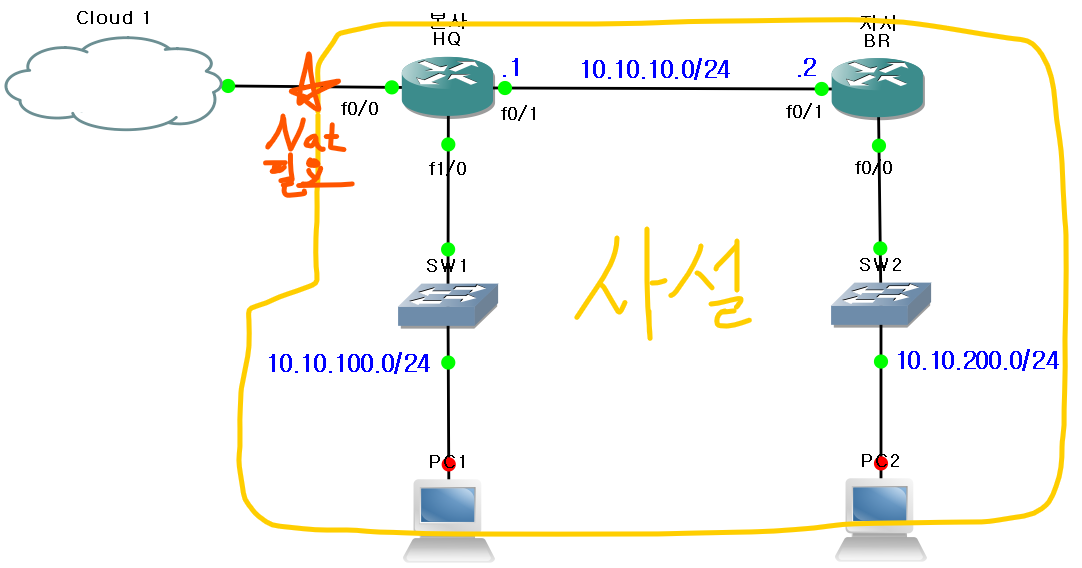

  1. 인터넷을 연결하려면 NAT도 구성해야 한다
    • img_128

  2. 본사(NAT-HQ)의 지사연결부분 구성하기(뒷단으로 나가는 부분)
    • img_133

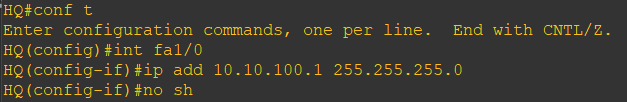

  3. 본사의 내부망 구성하기
    • img_134

  4. 본사 라우터 현황 확인
    • img_135

  5. 지사의 본사연결부분 구성하기(본사의 뒷단으로부터 받음)
    • img_136

  6. 지사 내부망 구성하기
    • img_137


3. 라우터 인바운드 설정(들어오는 부분)

  1. 두 개의 라우터는 10번대 주소를 서로 알고 있다.

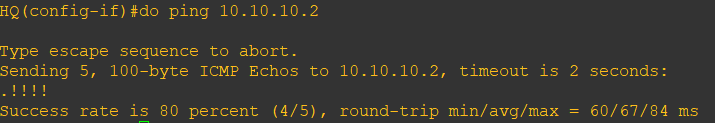

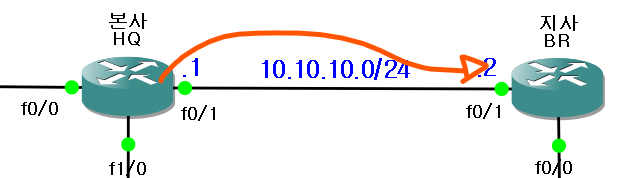

    • 10.10.10.1 에서 10.10.10.2에서 핑을 보낼 수 있다
    • img_138
    • img_139

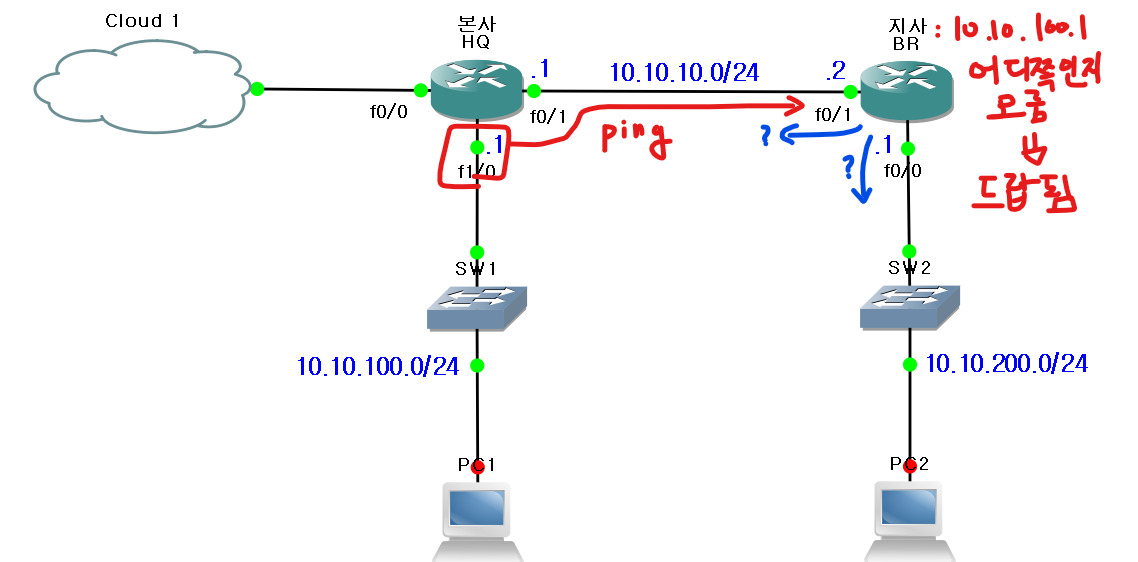

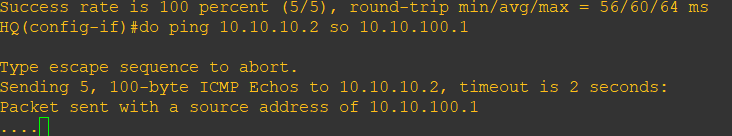

  2. 하지만 본사의 100번대에서 지사의 10번대로 보낼 수 있을까?
    • Ping은 가지만, 지사의 Router는 어디로 반환할 지 모르게 된다
    • 따라서 핑은 가지만, 오지는 않는다
    • img_140
    • img_141

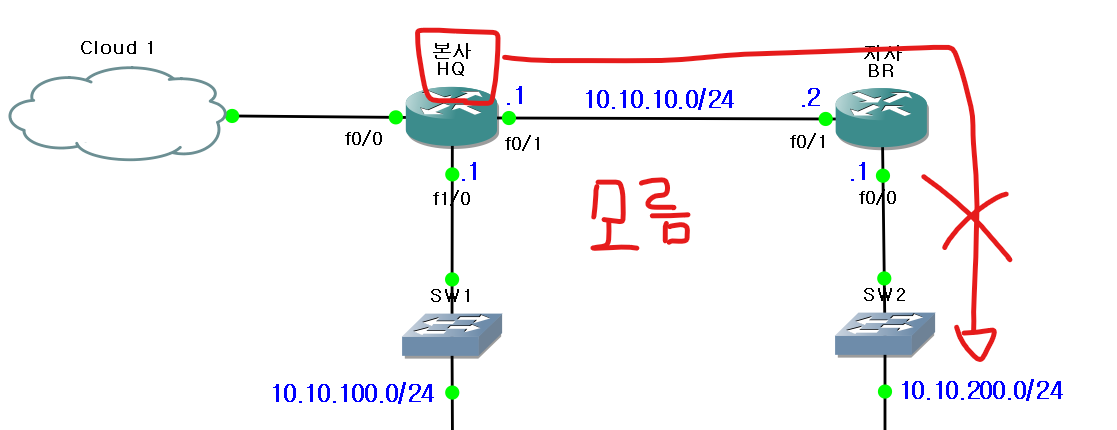

  3. 그렇다면 본사의 10번대에서 지사의 200번대로 보낼 수 있을까?
    • 이번에는 Ping도 안 간다 (어디있는지 모른다)
    • img_142
    • img_144

  4. 따라서 본사의 라우팅 테이블에 추가하면
    • 라우팅 테이블 추가, 10.2 뒤에 200.0이 있다는 내용
    • img_145

  5. 지사에 라우팅 테이블에도 추가한다
    • 라우팅 테이블 추가. 10.1 뒤애 100.0이 있다
    • img_147

  6. 이제 아주 잘 되는 모습이 확인된다

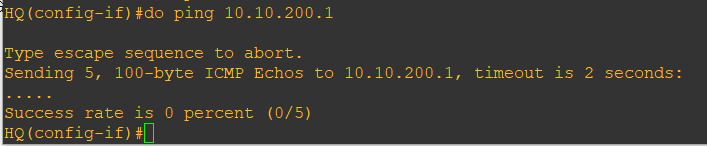

    • 기존
      img_146
    • 수정
      img_149

  • 지금까지 한 것은 단방향이었음!, 아직 인터넷에 접속할 수는 없다


4. 라우터 아웃바운드 설정하기 (나가는 부분)

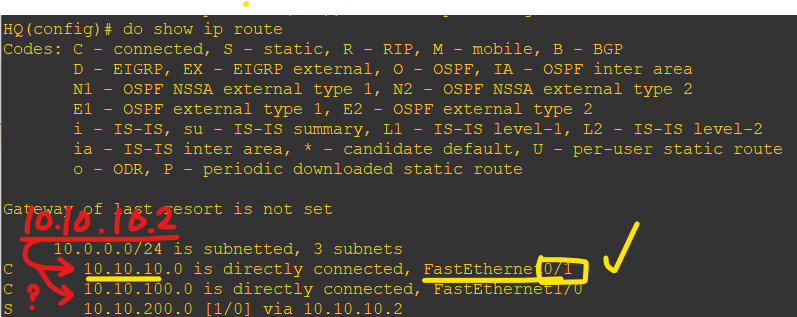

  1. IP Route 확인하기
    • img_150
    • 10.10.10.x IP는 fa0/1로 가는 것을 확인할 수 있음

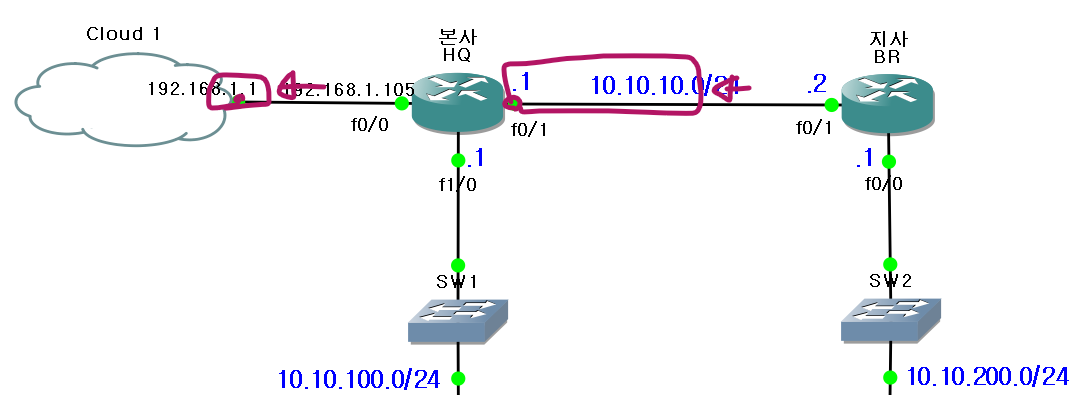

  2. 인터넷으로 나가기 위한 디폴트 라우트 설정
    • img_159
    • img_157
    • 추가설명(예시)
    • ip route 1.1.1.0 255.255.255.0 2.2.2.2
      • 0000 0001. 0000 0001. 0000 0001. 0000 0000
      • 1111 1111. 1111 1111. 1111 1111. 0000 0000
      • 모든 IP 주소를 2.2.2.2로 보내겠다 (디폴트 포트 설정) ip route 1.1.0.0 255.255.0.0 2.2.2.2 1.1.0.0 ~ 1.1.255.255 ip route 1.0.0.0 255. 0.0.0 2.2.2.2 1.0.0.0 ~ 1.255.255.255.255 ip route 0.0.0.0 0. 0.0.0 2.2.2.2 0.0.0.0 ~ 255.255.255.255 : default route
    • 라우터와 같이 패킷처리 장비: 목적지 주소에 부합하는 네트워크 경로가 2개 이상인 경우, 더욱 자세한 주소를 찾아간다 -> longestmatch rules

  3. fa0/0에 나가는 연결 설정해 주기
    • img_151

  4. 구글에 핑 보냄
    • img_160

  5. pc에 DNS서버인 8.8.8.8 추가 (지사에도 동일하게 적용)
    • img_152

  6. 글자를 DNS 서버(8.8.8.8)에게 물어봐서 접속하게끔 한다 (지사에도 동일하게 적용)
    • img_153

  7. DNS 네임으로 핑 보낼 수 있음
    • img_155
    • 이제 HQ에서는 인터넷에 접속할 수 있지만
    • 아직 BR에서는 인터넷에 접속할 수 없다 -> 회사 내부 사설 IP들을 매핑시켜야 함

  8. 사설 주소와 공인 주소를 매핑하기
    • any:0.0.0.0 줄임말임, 즉 내부에 있는 모든 사설 IP를 묶어낸다
    • img_161

  9. 다음과 같이 구성하여 지사와 본사의 인터넷 연결하기
    • img_162

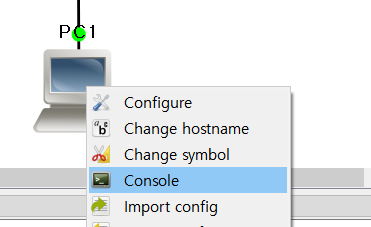

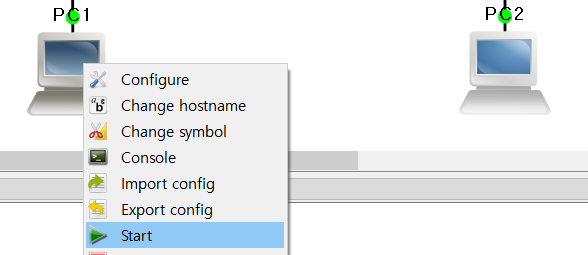

  10. PC를 실행하여 내부망 테스트
    • img_164
    • img_165

  11. PC에 DNS 주소 이용하도록 설정
    • img_166

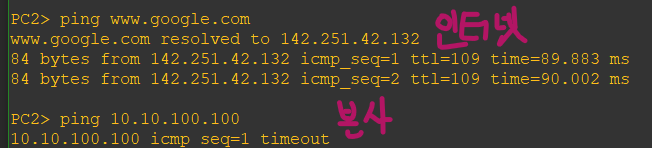

  12. google에 핑 해보기
    • img_168


5. 연습문제

  • 우리 회사는 웹서비스 제공을 위해 공인주소를 구매하였다.
  • 211.183.3.0/24를 사용할 수 있고, 라우터의 HQ의 fa0/0에는 211.183.3.99를 할당한다.

  • ISP 주소는 211.183.3.2로 고정되어 있다. 나머지 주소는 내부에서 자유롭게 사용할 수 있다

  • 이 중, 211.183.3.100은 본사와 지사에 있는 PC들이 동적 PAT를 통하여 인터넷과 연결이 가능하도록 할 것이고,

  • 211.183.3.101은 본사 내부에 있는 웹서버 10.10.100.100과 1:1로 정적 NAT를 구성하여 웹서비스를 구성하여 웹서비스를 제공할 계획이다

  • 요약: img_169

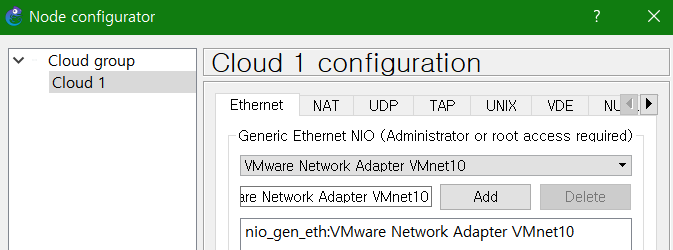

  1. 클라우드(인터넷) 구성 다음과 같이 변경한다
    • img_170

  2. HQ의 fa0/0 설정하기
    • img_185

  3. HQ의 아웃바운드 정적라우팅 재설정하기(기존의 ISP 지우고 새 ISP로 변경)
    • img_184
    • img_183
    • img_182

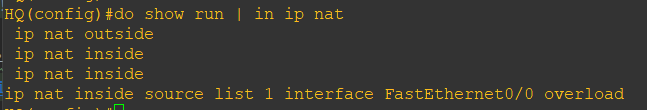

  4. HQ의 NAT 재설정하기(지우고 다시생성), 구글 핑하면 잘될것임
    • img_178
    • img_177
    • img_176

  5. NAT 풀 생성, 범위 지정
    • img_186

  6. NAT 정적매핑
    • img_187

  7. ip nat inside source list 1 pool PRI overload
    • 아까 만든 PRI라는 pool을 사용
    • overload: 여러 개의 사설 ip가 하나의 ip를 공유할 것임

  8. 라우터 하단 가상 PC에서 연결 시도
    • PC1> ping 8.8.8.8
    • PC2> ping 8.8.8.8
