[카카오 클라우드 스쿨] 터널링 실습

네트워크 애뮬레이션 실습5 - 터널링

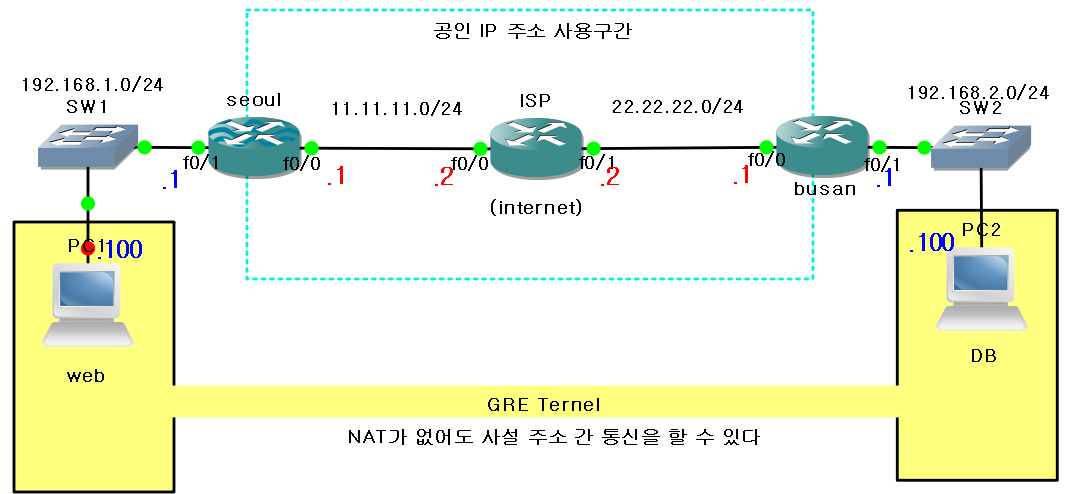

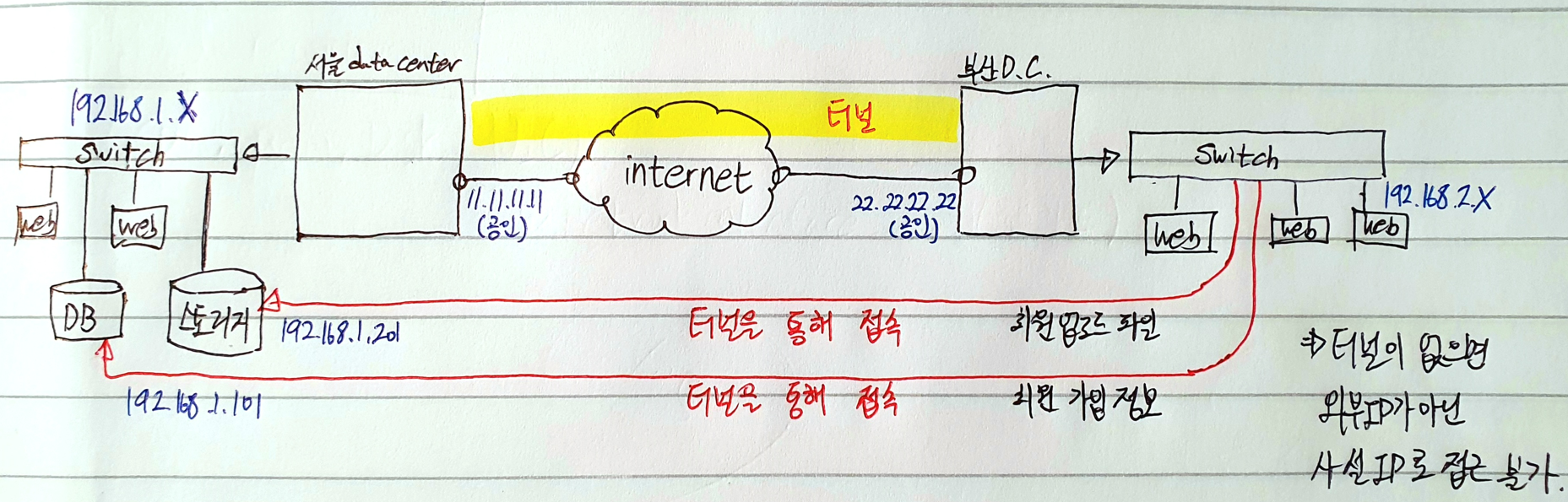

터널링

• NAT을 사용하지 않고 사설네트워크 구축
  • 터널링이 필요!
  •

• NAT 구성 없이 클러스터 등의 구성이 가능하다. 꽤 편하고 좋음
• 단점:인터넷을 통하기 때문에 보안적인 대처가 필요함(암호화, 해싱, 인증)
  • -> GRE + IP security = GRE Over IPsec VPN (VPN의 종류임)
• 따라서 클라우드는 멀티 테넌시 환경이다
• -> 멀티 테넌시 환경을 위해, 터널이 필요하다!!!!!!
•

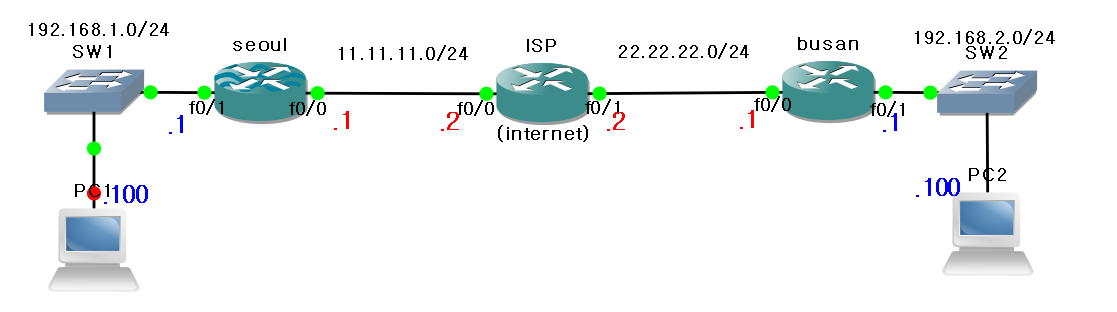

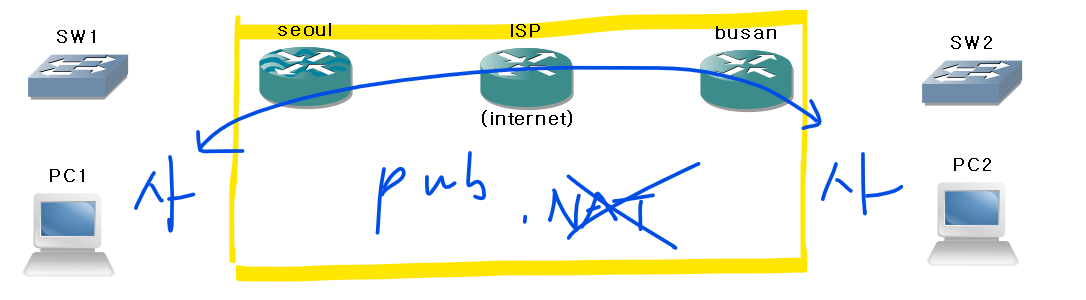

터널링 실습

서울

1. 앞쪽(서울본사)
2. 뒷쪽(서울인터넷)
3. 알지 못하는 모든 신호를 인터넷 쪽으로 보내겠다

부산

1. 부산 인터넷쪽
2. 부산 지사쪽
3. 알지 못하는 모든 신호를 인터넷 쪽으로 보내겠다

ISP

1. 서울 쪽
2. 부산 쪽

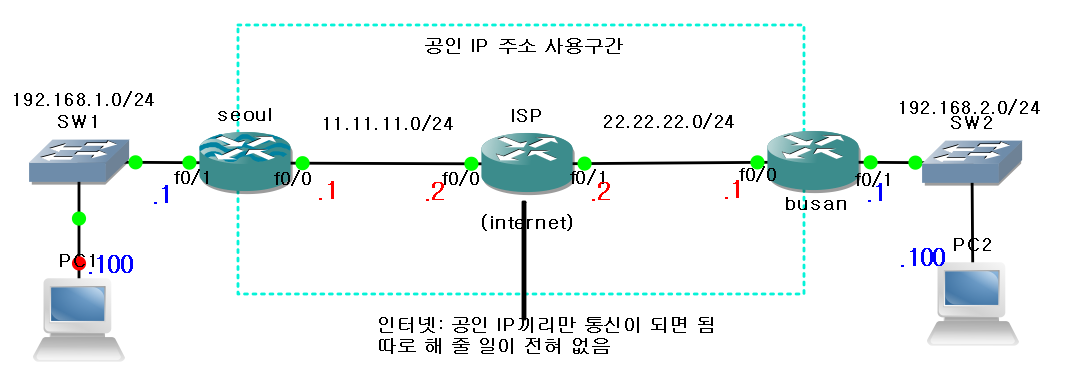

인터넷 부분은 더 이상 할 일이 없다

서울에서 부산으로 핑 보내보기

하지만, 서울, 부산 내부의 친구들은 인터넷이 안됨 (외부에 공개되어 있지 않음)

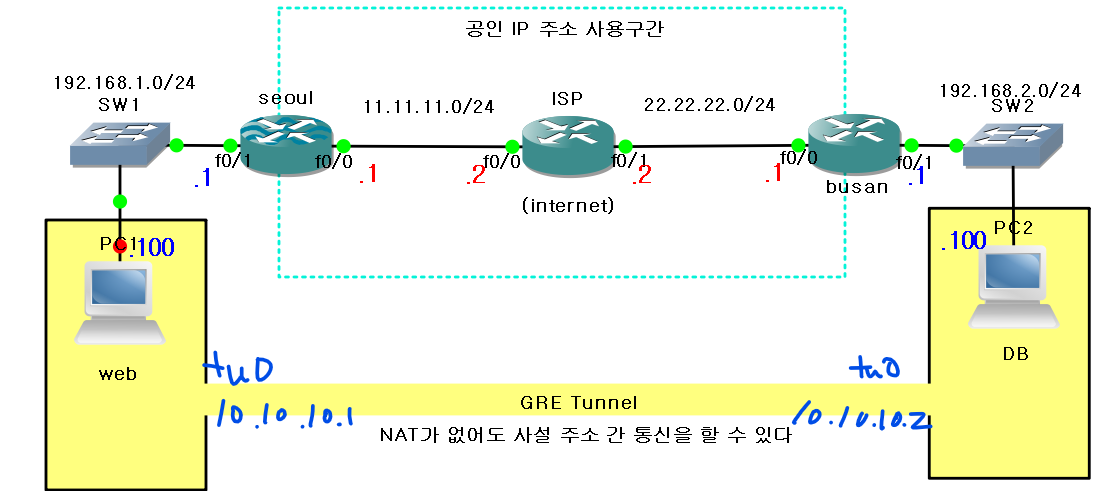

서울

1. 터널 만들기
2. 터널의 IP주소 입력
3. 어디서부터 어디까지 터넗인지 지정해 주면 됨: 출발지와 목적지 지정

부산도 동일하게

1. 만들고 IP주소 입력
2. 범위 지정

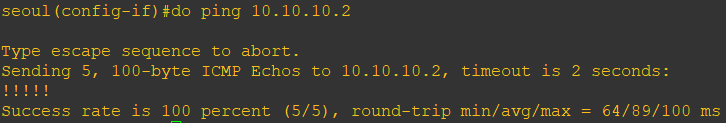

터널을 통해 핑이 감

라우팅 설정

• 서울 ip route 192.168.2.0 255.255.255.0 10.10.10.2
• 부산 ip route 192.168.1.0 255.255.255.0 10.10.10.1

가상 PC 실행

• 서울 (pc1)
• 부산 (pc2)
• 서울에서 부산 PC로 핑이 감

ICMP 확인해 보면

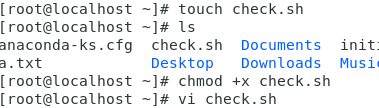

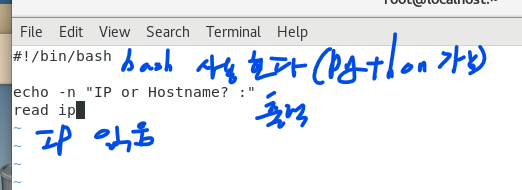

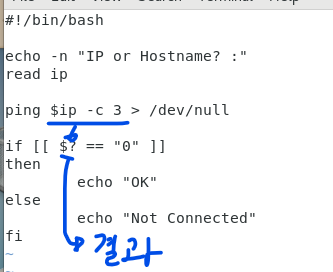

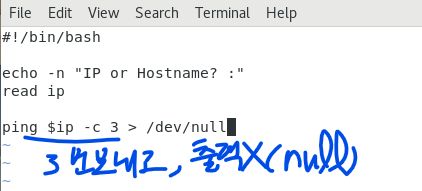

뜬금없지만, 쉘 스크립트로 핑 확인하는 프로그램 생성
