(네트워크)애뮬레이션 실습6 - 서브넷 마스크
   2022년07월07일     1분정도면 다 읽어요     - Comments

[카카오 클라우드 스쿨] 서브넷 마스크 실습

네트워크 애뮬레이션 실습6 - 서브넷 마스크

  • 자세한 내용은 동기님의 블로그를 참고하세요
    • https://velog.io/@ptah0414/22-07-08-TIL

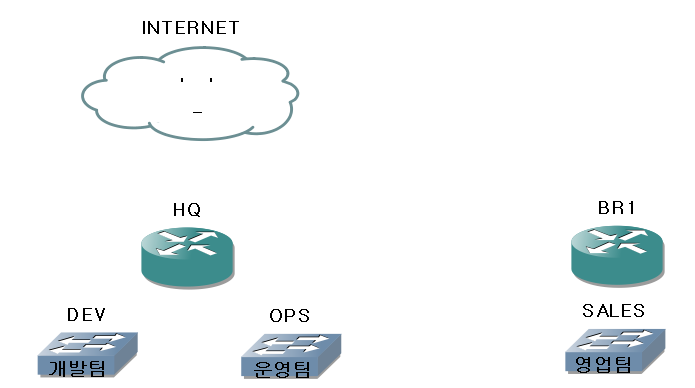

  1. 구성
    img_257

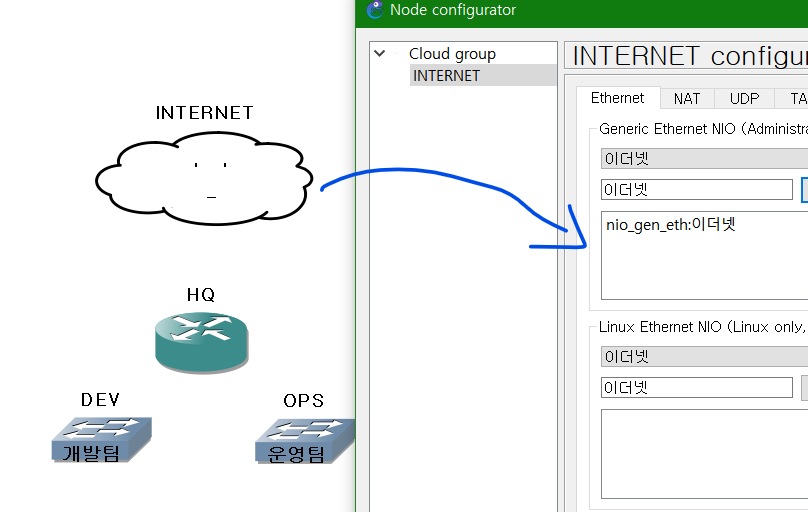

  2. 인터넷
    img_255

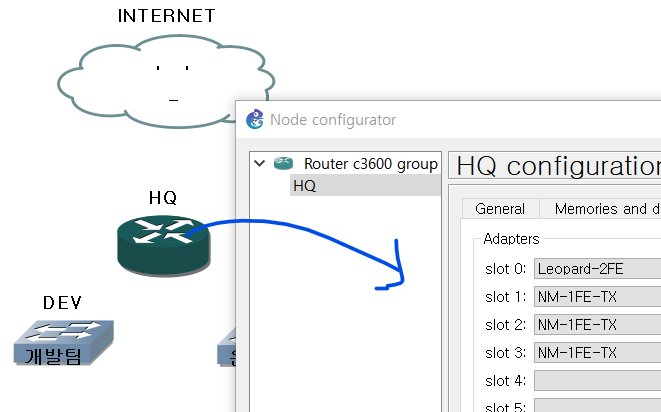

  3. HQ 라우터
    img_256

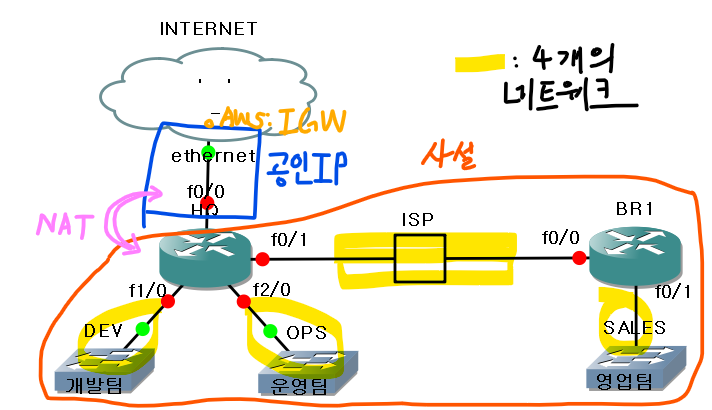

  4. 연결
    img_258

  5. 중간퀴즈
    • 우리회사는 내부적으로 사설주소를 사용한다. 전체 범위는 192.168.2.1/24를 사용하고 이를 적절히 서브넷팅하여 각 네트워크에 할당할 계획이다
    • DEV 팀은 100개의 IP가 필요하다
    • OPS 팀은 20개의 IP가 필요하다
    • 제주 지사에 있는 SALES팀은 15개의 IP가 필요하고
    • 본사와 지사를 연결하는 WAN 구간은 2개의 IP 주소가 필요하다
    • 적절한 네트워크 주소를 구하되, 아래의 조건을 만족해야 한다
      1. 서브넷팅은 가장 규모가 큰 팀부터 주소를 구해낸다
      2. 화면에 각 네트워크 주소와 기본 게이트웨이 주소를 작성해라
      3. 게이트웨이 주소는 각 네트워크의 첫 번째 주소를 사용한다.
      4. 단, 본사와 지사간에는 라우터간 연결이므로 여기에는 게이트웨이라는 표현을 사용하지 않는다.
    • 팁: VSLM을 사용한다

  6. 내피셜 답안
    1. DEV 팀: 128씩 나눠야 함. 192.168.2.0 ~ 192.168.2.127(/25,255.255.255.128) 192.168.2.0
    2. OPS 팀: 32씩 나눠야 함. 192.168.2.128 ~ 192.168.2.159(/27, 255.255.255.224) 192.168.2.128
    3. SALES팀: 16씩 나눠야 함. 192.168.2.160 ~ 192.168.2.175(/24, 255.255.255.240) 192.168.2.160
    4. 게이트웨이 주소: 4로 나눔(실사용2개). 192.168.2.176 ~ 192.168.2.179(/4, 255.255.255.252)

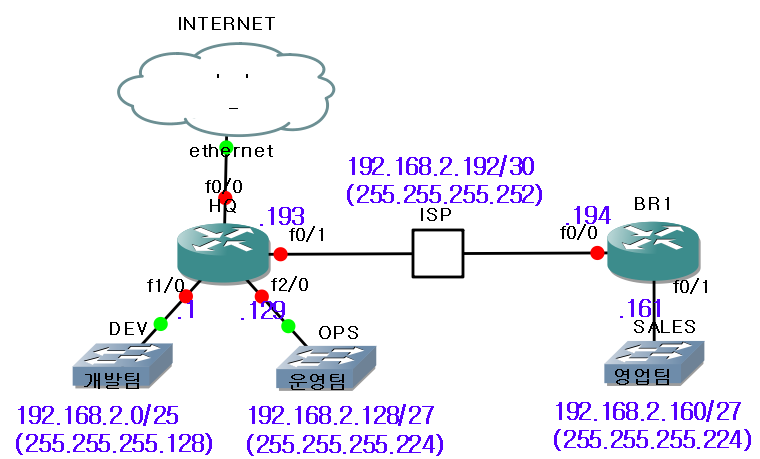

  7. 따라서 최종적인 모양은 이런 양상일 예정
    • img_266
